mon petit canon de marine...

Bon après vérifications:

il faut que la vis à bois fasse : section 5 mm,   35mm de long (mais çà si c'est moins c'est pas grave)
tête carrée de 8 mm de côté 4.7 d'épaisseur.
Pour la rondelle çà ne pose pas de soucis particulier !

voilà deux photos qui éclaireront peut mieux que mes explications

Juste un question, pourquoi une vis à bois ?

Il me semble que le bon montage serait une tige filetée qui traverse le bois sur toute la hauteur de l'affût avec deux écrous un dessus et un dessous ...

Non Dan peut-être sur les vrais, mais là c'est des vis à bois.
Sur cette phot çà semble pas évident, mais il me semble qu'il n'y a rien en dessous

Pas facile à voir, mais d'un point de vue solidité c'est la tige filetée qui est le mieux ...

Tout devient solidaire, bon ce qui est logique pour moi, reste toujours discutable par tous

Je ne résiste pas à vous montrer l'état d'avancement de mon projet



ça avance petit à petit

Bien ça avance .... chez CASTO tu trouvera des tire fonds de toute les longueurs. maintenant il faudra faire un carré à la place de l'hexagone (est ce que c'est possible ?). pour l'épaisseur 3 mm devrait être suffisant

oui je me tourne vers cette solution, je vais faire un essai avec un tire fonds et je pense arriver à l’épaisseur de la tête sans problème particulier.

attention quand même un tire fond de D5 doit avoir une tête 6 pans de 8 et un rapide calcul me dit qu'il ne sera pas possible de faire un carré supérieur à 6 mm. bon pour une maquette ça passe ... A vérifier ...

Beau travail Vidocq, ça me donne envie de m'y mettre, il faut que je trouve le temps...

Winchester 1866 a écrit:Bien ça avance .... chez CASTO tu trouvera des tire fonds de toute les longueurs. maintenant il faudra faire un carré à la place de l'hexagone (est ce que c'est possible ?). pour l'épaisseur 3 mm devrait être suffisant

Pas de Casto par chez nous

Normalement sur l'original c'est 4.7 mm d'épaisseur pour la tête, ensuite j'ai essayé vite fait ce matin avec un tirefond 6x30 c'est faisable !
c'est à peaufiner, mais çà colle. Avec un touret à meuler c'est vite fait.
Restera à les peindre, ou les noircir en les trempant, je pense que c'est la meilleure alternative.

Casto, Leroy, brico, etc y'en a partout

Bonjour à tous

Cà prend tournure,

Bon écoute tu en fait un autre pour moi et tu sera béni...je suis un Prince, je paye les frais de port !

ZR

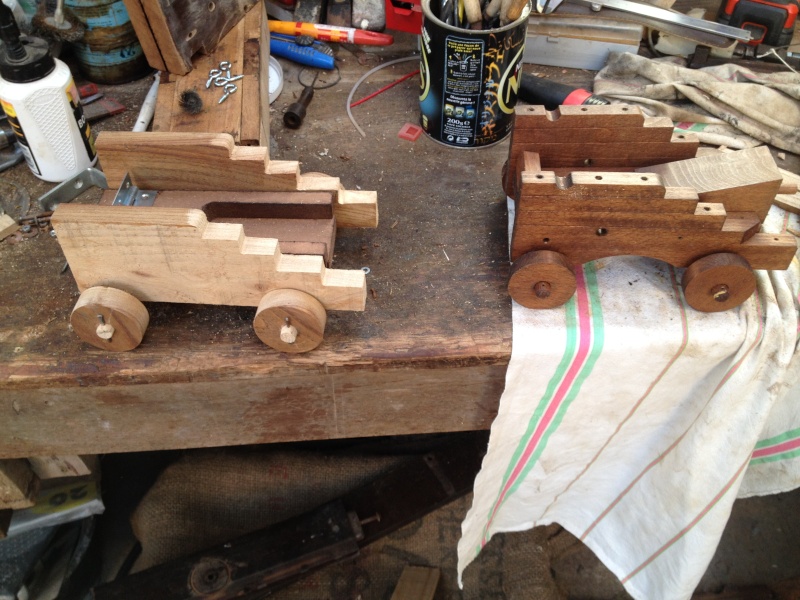

Je voudrais vous faire profiter de l'état d'avancement de mon affût de canon ! :arrow:

Il me reste à dégoter deux micro-charnières et deux morceaux de chaînette

Sympa...très sympa...tu me l'envoi quand le mien ?

ZR

j'ai encore les chaînettes à trouver, les micro-charnières, et le plus simple : percer un trou dans une tige de 5mm pour y placer la goupille !

Et tu le veux en kit

Je suis un Prince, j'accepte le kit

Tu aura en retour des charcuteries du Lyonnais !

ZR

Je sais ZR

Pour la charcuterie ma fille se trouve par chez toi et vient régulièrement voir Papa et Maman !!

Ce qui vous évitera les frais de porc...

oui Corto, bien vu

Bon c'est vendredi, je m'octroi un RTT, mais j'ai bossé encore un peu malgré l'approche du week-end.
En plus ouverture de la chasse dimanche matin ! bon je chasse plus mais je fais l'ouverture (casse-croute avec charcuterie pas Lyonnaise !)

Tres jolie photo et tres beau boulot mon ami !

Tu es un bon menuisier de Marine désormais !

ZR

Merci ZR un compliment de ta part, me va droit au cœur, et je sais que c'est sincère

Salut Vidocq
Je suis actuellement loin de chez moi mais je dois avoir dans mon bordel des mini charnières en laiton.
Pliées elles doivent faire environ 8 X 4 mm

Si tu n'est pas pressé on en parle dès mon retour
Dan
