fusil Wantz

Message par capoulat le Ven 15 Sep - 11:22

Salut à tous et santé

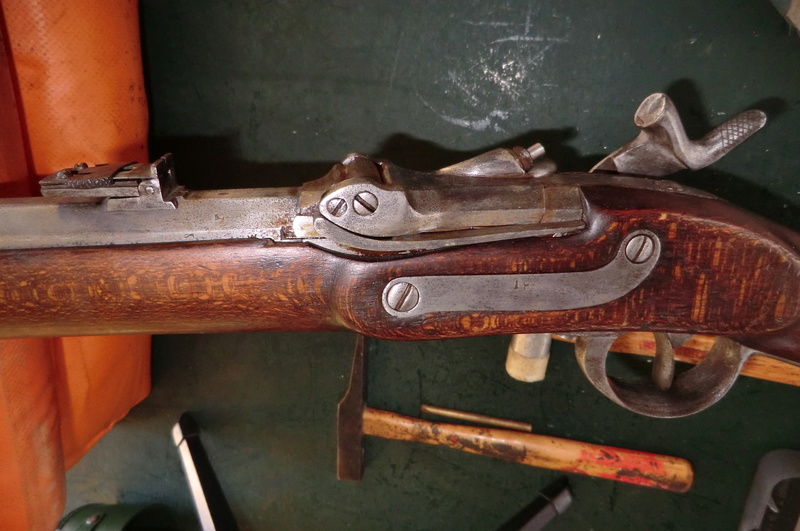

Dans le nettoyage de mon cagibi,il le faut de temps en temps,je vous présente un fusil Wantz d'infanterie évolution réglementaire à tabatière du fusil Lorenz à percussion à la cartouche métallique.








La munition ,calibre 14,5 X 33 R effectuée avec du calibre 28 Magtech et des étuis Fiocchi amorçage berdan tout laiton reformé avec un jeu d'outils C H 4 D et un gros boulot au niveau du tournage.Le moule à balle a été aussi modifié moule Minié en 58 repris en hauteur et recalibré a 14,45 de diamètre.
Ce fusil je l'aie trouvé dans une bourse aux armes du coté de Nontron,prix une poignée de cerise,mais du travail,fusil fleur de rouille de grenier,manquait à l'appel l'extracteur, le système de verrouillage de la tabatière,à l'époque je travaillais et pas de problème pour l'acier,le tournage et le fraisage puis ajustage sur la bête pour les finitions et voilà le travail !

capoulat

Messages : 228
Date d'inscription : 17/06/2016

Revenir en haut Aller en bas

fusil Wantz

Message par capoulat le Ven 15 Sep - 11:29

Salut à tous et santé

J'ai oublié de vous faire voir la munition.

La cartouche de droite ne chambre pas,cause la surépaisseur au niveau du bourrelet

C'est ce qui reste de mon rechargement mais ce jour là elles sont toutes passées à la casserole sauf une, plus de trente cartouches dans la surface de la cible C 50 à 50 m.

capoulat

Messages : 228
Date d'inscription : 17/06/2016

Revenir en haut Aller en bas

Re: fusil Wantz

Message par CLOSDELIF le Ven 15 Sep - 12:48

Sympa...


Non nobis Domine, non nobis, sed Nomini Tuo da Gloriam.
avatar
CLOSDELIF
Administrateur

Messages : 3462
Date d'inscription : 07/01/2015
Age : 66
Localisation : Tarn

Revenir en haut Aller en bas

Re: fusil Wantz

Message par freebird le Ven 15 Sep - 13:09

Merci, très beau boulot pour faire revivre une pièce pas fréquente chez nous (faut dire qu'historiquement, le flot d'armes volées à plutôt été dans l'autre sens... Very Happy )

Par contre, pour faciliter les recherches ultérieures et les éventuels liens hors forum, c'est un fusil WANZL.
avatar
freebird
Old Timer

Messages : 1136
Date d'inscription : 04/01/2015
Age : 49

Revenir en haut Aller en bas

Re: fusil Wantz

Message par capoulat le Ven 15 Sep - 13:12

Ce tabatière à l'origine était à percussion annulaire,pour le transformer en percussion centrale j'ai repris le bloc support percuteur avec un montage de fraisage de ma fabrication, pour centrer ce bloc avant usinage j'ai passé une broche pointue et trempée dans le canon pour avoir le centre du futur emplacement de la sortie du percuteur.
Le bloc installé sur le montage,installé lui même sur une fraiseuse,avec une fraise de 6 mm coupe au centre j'ai percé sur la longueur de la longueur de la fraise,ensuite taraudage à 7 mm pas 100 sur 7 mm le tout sans démonter puis arasé le boulon Citroën puis percer cette pièce à 2,2 mm
Sur le modèle de percuteur d'origine qui était à rotule j'ai refait le même droit sans rotule puis cintrer et ensuite tremper,revenu sur la pièce.Gros boulot

capoulat

Messages : 228
Date d'inscription : 17/06/2016

Revenir en haut Aller en bas

Re: fusil Wantz

Message par capoulat le Ven 15 Sep - 13:12

Merci pour la correction.

capoulat

Messages : 228
Date d'inscription : 17/06/2016

Revenir en haut Aller en bas
