canon de marine affût type 1776

Message par Winchester 1866 le Mar 6 Oct - 13:42

Winchester 1866 a écrit:
Winchester 1866 a écrit:Le plan présenté était pour un projet (encore et toujours pas terminé)

[url=

Aujourd'hui je me suis accordé une journée de "repos" je ferai les finitions dans ma chambre lundi ...

En passant dans l'atelier pour finir mon couteau j'ai croisé mon canon jamais fini Embarassed  au vu de vos canons j'ai décidé de lui donner une cure de jeunesse et de reprendre sa ligne au tour.

J'ai même eu le temps de lui mettre ses tourillons. bon la brasure n'est pas encore ajustée ...

Je le trouve plus beau maintenant.
[url=]
[url=]
[url=]
[url=]

Mon projet avance
les soudures des pivots ont été reprises.

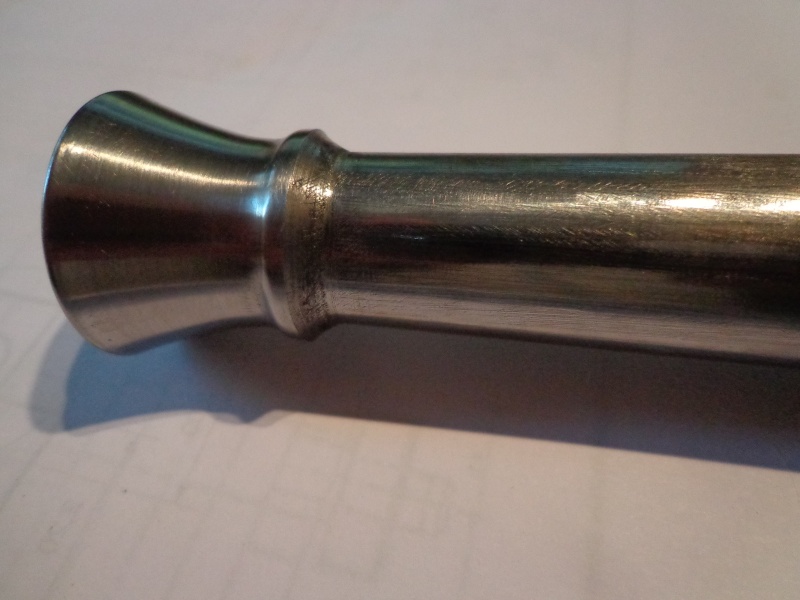

la tulipe et la partie avant du tube ont été repris au tour car mes pivots était trop en avant et le canon piquait du nez. Maintenant tout est redevenu normal le canon est plus lourd sur l'arrière. photo à venir)
Il me reste à pré percer le trou de mise à feu. Je n'envisage pas de le faire tirer aussi je ne le percerai pas complètement.
Pour la finition je ne pense pas le bronzer mais le peindre en noir, ce qui devait lui donner un look plus conforme à la réalité. Qu'en pensez vous ?

Je refait actuellement tous les plans de l'affût car mon premier affût était un peu petit pour mon canon. je vous communiquerai ces plans lorsque ce sera fini.
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par vidocq80 le Mar 6 Oct - 18:08

Pour ma part, je trouve ce travail extraordinaire, le travail au tour la brasure etc. je suis toujours admiratif des gens qui sont habilent de leurs dix doigts. En ce qui concerne le bronzage, est-ce que celui-ci va prendre sur la brasure ??? ou donner le même résultat partout, j'avoue que j'ai un doute. Après c'est vrai qu'une belle peinture noir satin devrait avoir aussi un très beau rendu. J'attends avec impatience de voir le résultat final. Là je cherche toujours à braser mes petits supports de chaînes sur les plats qui maintiennent le canon sur l’affût. Je crois avoir trouvé auprès de mon plombier le décapant ad'hoc pour ce travail.
il va être l'heure


Vidocq80


avatar
vidocq80
Old Timer

Messages : 1529
Date d'inscription : 20/01/2015
Age : 63
Localisation : HALLENCOURT 80

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Mar 6 Oct - 19:00

C'est plus facile lorsque l'on a l'outillage Rolling Eyes

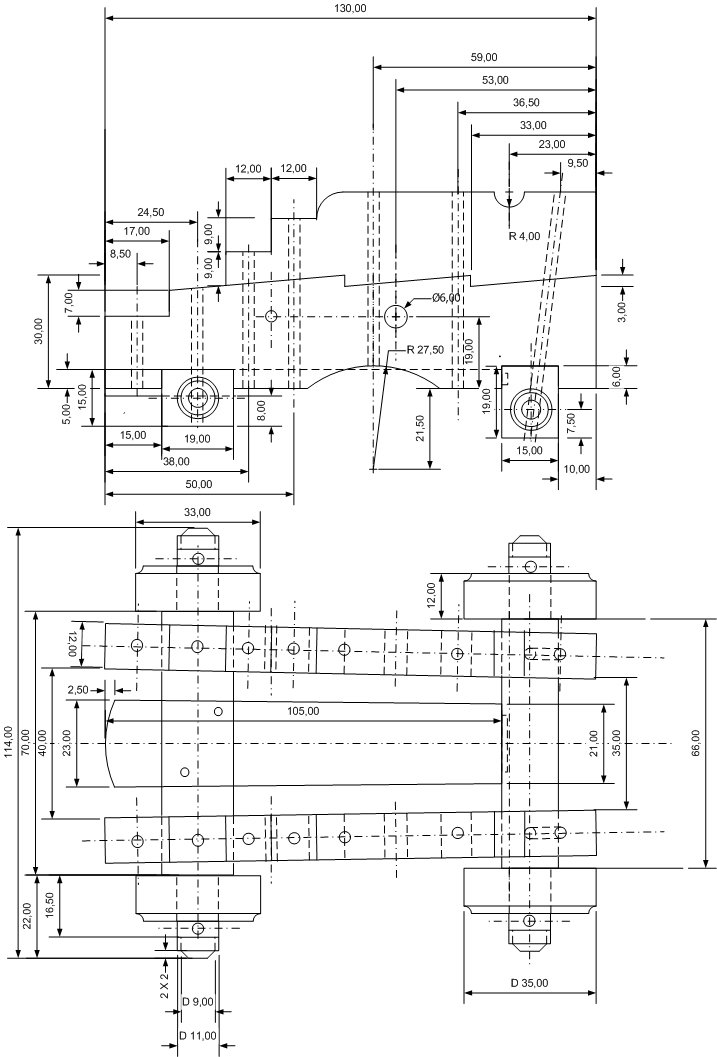

Voici le plan d'ensemble de mon nouvel affût Type marine française 1773.

Vous remarquerez que les roues arrière sont plus petites en diamètre et avec l'axe déporté vers le haut. Ce qui positionne l'affût plus bas sur l'arrière.
Ceci est fait car sur les bateaux le pont n'était pas plat mais bombé. Donc sur le pont du bateau l'affût est horizontal.

[url=

Les plan d'usinage arrivent

Voici mon canon modifié longueur 235 mm
[url=[url=http://www.servimg.com/view/19104487/433]
[url=[url=http://www.servimg.com/view/19104487/434]
[url=[url=http://www.servimg.com/view/19104487/437]
]
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Corto Maltese le Mar 6 Oct - 19:39

C'est superbe. Et je suis particulièrement impressionné par la façon dont tu as soudé les tourillons, parce que c'est une compétence qui me fait défaut. Je bloque sur pas mal de projets parce qu'il faudrait souder, et que je ne sais pas comment procéder.

Juste pour ma culture personnelle, quel matériel faut-il pour une soudure de ce type?



Bienheureux les fêlés, car ils laissent passer la lumière (Audiard)
avatar
Corto Maltese
Administrateur

Messages : 1369
Date d'inscription : 04/01/2015
Age : 53
Localisation : 78 - 44

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Mar 6 Oct - 19:47

Comme il y a une grosse masse à chaufer idéalement il faut un chalumeau oxyacétylénique.

un chalumeau propane devrait être bon également en prenant des baguettes de soudure argent mais pour basse température.

Autrement il te reste l’étain, difficile sur l'acier mais c'est solide beaucoup de partie d'arme sont soudée à l'étain.
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par f6bqi le Mer 7 Oct - 8:58

Bonjour Winchester 1866,
La première photo me rappelle quelque chose.
Le plan de l'affut est à quelle échelle ?.
Pour moi c'est certainement un futur projet. Avant tout, il faut que je termine mes chantiers du moment a savoir mon nouvel atelier ainsi que le 75.
cordialement
Michel
avatar
f6bqi

Messages : 17
Date d'inscription : 08/01/2015
Localisation : 81150

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Mer 7 Oct - 9:37

Salut F6bqi
Heureux de te lire.

Globalement ce plan est est à l'échelle 1/10 mais je l'ai surtout adapté à la taille de mon canon qui était déjà réalisé.

Cela concerne principalement la largeur de l'affût  que j'estime environ à - 6 mm soit en réalité 6 cm de l'original.
L'inclinaison des flasques devrait être plus ouverte, la partie avant cote 35 est correcte, la partie arrière la cote de 40 devrait être plus proche de 46.

Les logements de tourillons sont également adapté à mon canon. le rayon 4 soit 8 de diamètre est en fonction de mon canon. traditionnellement ce diamètre 'devrait' être égal à un diamètre de boulet.

Bien entendu j'ai fais également évoluer la sole dans le même sens.

Dan
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par vidocq80 le Mer 7 Oct - 10:25

Simplement hallucinant sunny sunny sunny

Premiers essais de brasure ce soir si j'ai le décapant had 'hoc (si mon plombier n'oublie pas !!!)



Vidocq80


avatar
vidocq80
Old Timer

Messages : 1529
Date d'inscription : 20/01/2015
Age : 63
Localisation : HALLENCOURT 80

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Mer 7 Oct - 12:02

Pour la brasure, chauffe bien le métal la brasure doit fondre à son contact.

Pour le plan d'ensemble; il manque quelques cotes et quelques traits.
Je le complète au fur et a mesure que je fais les plans de détails
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Sam 10 Oct - 12:11

En réalisant les plans de détails, je constate que les cotes relevée sur le modèle ne sont pas en accord avec le règlement de 1786 ; aussi je vais faire un certains nombres de modifs de conception et de cotes, principalement pour ce qui était réglementaire.
j'ouvrirais un poste 'spécial maquette' Very Happy
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Zouaverifle le Sam 10 Oct - 14:42

Je suis cela avec intérêt !

ZR


Tout a été déjà dit. Mais comme personne n'écoute, il faut sans cesse recommencer.
Qui peut dire comme il brule, est dans un petit feu !
Garder le souvenir les choses qui auraient pu se passer.
Pas de couilles, pas de gloire !

je suis Charlie
UFA MEMBER
avatar
Zouaverifle

Messages : 1792
Date d'inscription : 03/01/2015
Age : 53
Localisation : Rhone Alpes

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par vidocq80 le Sam 10 Oct - 14:52

Moi aussi !!


Vidocq80


avatar
vidocq80
Old Timer

Messages : 1529
Date d'inscription : 20/01/2015
Age : 63
Localisation : HALLENCOURT 80

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Corto Maltese le Sam 10 Oct - 19:18

Me too...


Bienheureux les fêlés, car ils laissent passer la lumière (Audiard)
avatar
Corto Maltese
Administrateur

Messages : 1369
Date d'inscription : 04/01/2015
Age : 53
Localisation : 78 - 44

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Sam 10 Oct - 22:23

Une remarque d'ordre général, la plus part des affûts de marine que l'on peut voir en exposition dans les villes et même parfois dans certains musée, sont souvent des reproductions peu fidèles ... il est vrai que la doc est rare, moi j'utilise l'encyclopédie méthodique de la marine
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par f6bqi le Dim 11 Oct - 8:34

Une autre source un peut plus récente (1850).
" L'aide mémoire de l'artillerie navale " de J.L. LAFAY
avatar
f6bqi

Messages : 17
Date d'inscription : 08/01/2015
Localisation : 81150

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Dim 11 Oct - 11:34

Effectivement ce document doit être intéressant pour des canons et affûts fin 19ème.
Pour ma part j'ai souhaité travailler sur des canons et affût fin 18ème.

Il y a eu beaucoup de modification entre ses deux périodes. Déjà au cours du 18ème les canons et affûts ont beaucoup évolué dans leurs formes et en fonction du type de navire.
Par exemple les canons de marine souvent jugés trop long ont été raccourci d'environ 15 cm pour un même type afin de laisser plus de place sur les petits bateaux.
Dans cette période, on trouve des affûts de marine sans entretoises et avec entretoise ce qui semble être la norme fin 18ème.
Mais peut-on vraiment parler de normes ...
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par vidocq80 le Lun 12 Oct - 9:05

Bonjour, Very Happy

Sur le cliché joint nous les remarquons bien ces canons de marine !




Vidocq80


avatar
vidocq80
Old Timer

Messages : 1529
Date d'inscription : 20/01/2015
Age : 63
Localisation : HALLENCOURT 80

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par Winchester 1866 le Lun 12 Oct - 18:48

Une particularité des canons de Hernione, ils ont été réalisés à l'échelle 0,75 pour gagner du poids et de la place .
avatar
Winchester 1866
Fondateur

Messages : 1930
Date d'inscription : 02/01/2015
Age : 69
Localisation : Ile de France

http://prehistoire-xixeme.forumactif.org

Revenir en haut Aller en bas

Re: canon de marine affût type 1776

Message par cromagnon 07 le Mer 21 Oct - 11:07

hello
quel superbe navire !!!!!! j'espère bien qu'un jour j'aurais la chance de le voir de près .
amicalement
cro


Les hommes de l'age de bierre habitent des tavernes


ni dieu ni maitre
avatar
cromagnon 07
Old Timer

Messages : 1076
Date d'inscription : 07/01/2015
Age : 58
Localisation : ardèche

Revenir en haut Aller en bas
